3상 4선식 차단기로 220V 결선하는 방법

3상 4선식 차단기로 220V 결선하는 방법

안녕하세요! 전기깨비입니다. 😊 오늘은 3상 4선식 차단기를 사용하여 220V로 결선하는 방법에 대해 알아보겠습니다. 전기공사에서 3상 4선식 시스템은 자주 사용되는데, 이 방법을 활용하면 높은 효율성과 안정적인 전기 공급을 유지할 수 있습니다.

많은 분들이 3상 전기 시스템을 어렵게 느끼실 수 있지만, 220V 결선도 이 원리를 잘 이해하면 생각보다 간단하답니다. 지금부터 그 원리와 결선 방법을 차근차근 설명드릴게요!

---

1. 3상 4선식 시스템이란?

우선, 3상 4선식이 무엇인지 간단하게 짚고 넘어가겠습니다. 3상 전기란, 전선을 세 개 사용하여 전력을 전송하는 시스템입니다. 이는 더 많은 전력을 효율적으로 공급할 수 있어 산업현장, 상업시설, 대형 기계 등에 주로 사용됩니다.

하지만, 주택이나 소형 상업시설에서는 220V가 주로 필요하죠. 3상 4선식 시스템을 통해 220V로 변환해 사용하는 방법을 배워볼게요.

---

2. 3상 4선식에서 220V를 사용하는 원리

3상 4선식 시스템은 3개의 상(L1, L2, L3)과 1개의 중성선(N)으로 구성됩니다. 각 상의 전압은 보통 380V(3상 3선식)로 공급되지만, 이 시스템을 통해 220V로 변환할 수 있습니다. 그 방법은 각 상(L1, L2, L3)과 중성선(N) 사이에서 전압을 나누어 220V를 얻는 것입니다.

이런 원리 때문에, 3상 전기에서 220V를 쉽게 활용할 수 있게 됩니다. 여기서 가장 중요한 것은 정확한 결선과 차단기 설치입니다.

---

3. 3상 4선식 차단기 결선 방법

이제 본격적으로 3상 4선식 차단기를 사용하여 220V로 결선하는 방법을 알아보겠습니다.

1) 준비물

• 3상 4선식 차단기
• 전선 (L1, L2, L3, N)
• 드라이버, 전동 공구
• 전기 테스터기

2) 결선 방법

결선 작업은 단계적으로 진행되며, 매우 중요하기 때문에 천천히 정확하게 따라주세요.

Step 1: 각 상의 전선을 차단기에 연결합니다. L1, L2, L3는 각각 차단기의 3상 단자에 연결되고, 중성선(N)은 4번째 단자에 연결됩니다.

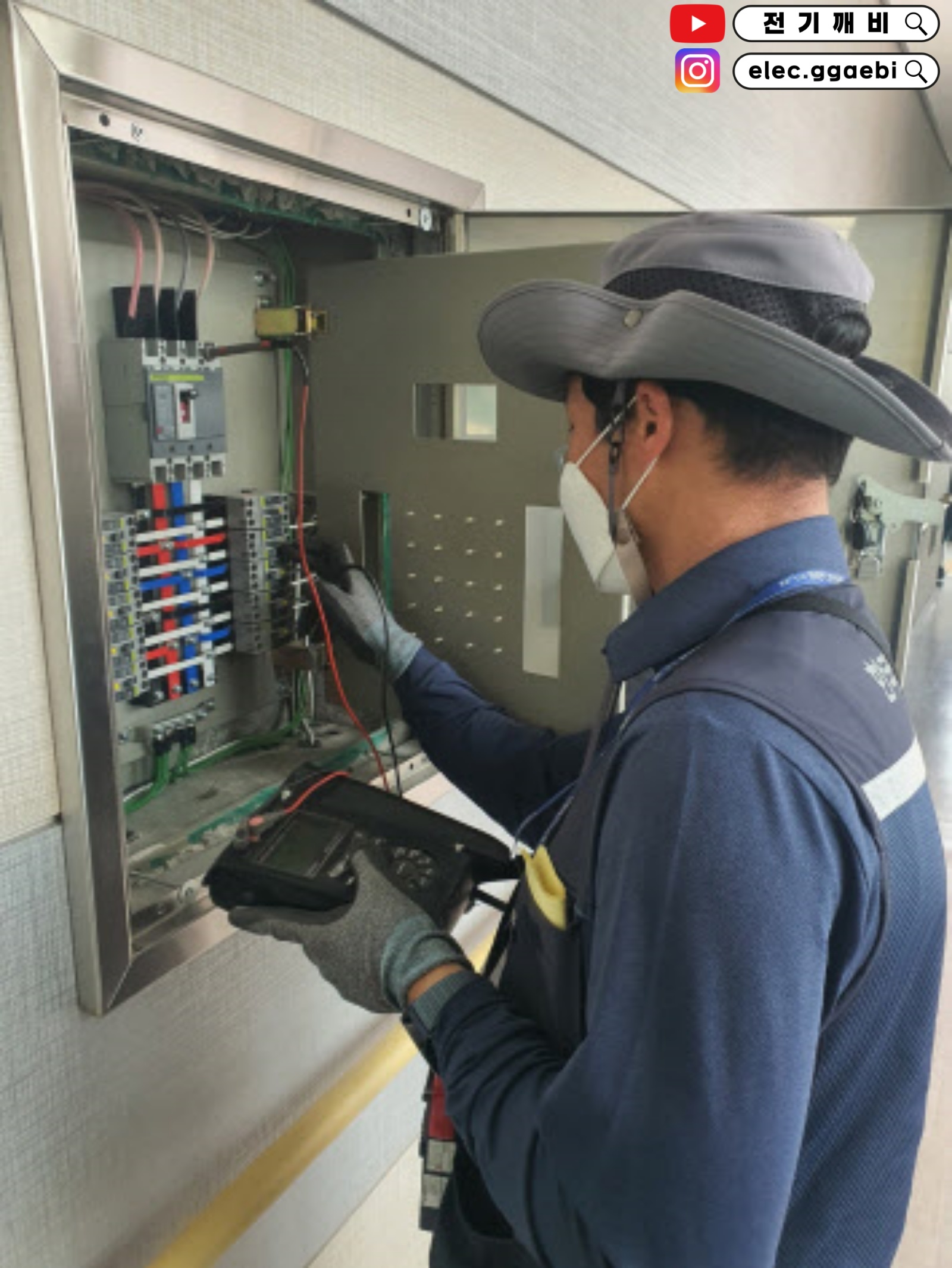

Step 2: 각 상(L1, L2, L3)과 중성선(N) 사이에서 220V를 확인합니다. 전기 테스터기로 전압을 측정하여 220V가 나오는지 확인합니다. 이때, 각 상과 중성선 사이에서 나오는 전압이 220V이어야 정상입니다.



L1 <> N - 220V

L2 <> N - 220V

L3 <> N - 220V



Step 3: 모든 결선이 끝난 후 차단기를 켜고 정상 작동하는지 확인합니다. 전압과 전류 상태가 안정적으로 유지되는지 반드시 체크해야 합니다.

---

4. 주의사항 및 팁

결선 작업에서 중요한 것은 정확한 전압 측정과 안전입니다. 다음 사항을 꼭 염두에 두세요.

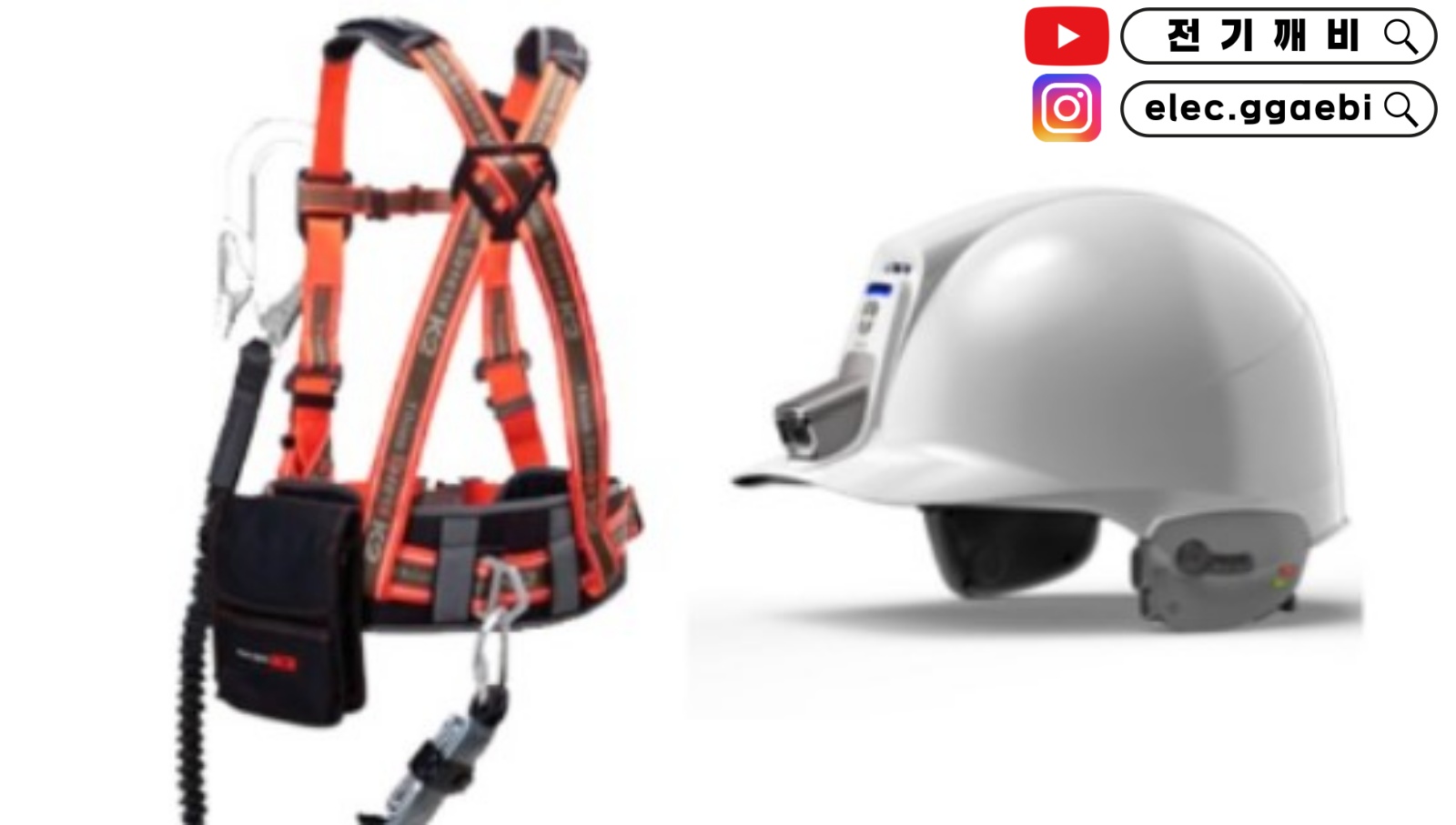

• 안전 장비 착용: 작업 중에는 반드시 절연 장갑과 안전 장비를 착용합니다.

• 전기 차단 후 작업: 작업 전 반드시 전원을 차단하고 작업에 임합니다.

• 전기 기술자의 도움: 만약 전기 결선 작업이 익숙하지 않다면, 반드시 전기 기술자의 도움을 받는 것이 좋습니다.

---

5. 결론: 3상 4선식 차단기를 통한 220V 결선

오늘은 3상 4선식 차단기를 통해 220V로 결선하는 방법을 알아보았습니다. 결선 작업은 신중하게 진행되어야 하며, 각 상과 중성선 간의 올바른 연결이 중요합니다. 잘못된 결선은 전기 시스템의 오작동이나 안전 문제를 일으킬 수 있기 때문에, 항상 주의 깊게 작업해야 합니다.

혹시 작업 중 어려움을 겪거나 궁금한 사항이 있다면, 언제든지 전기깨비에게 물어보세요! 😊 안전하고 효율적인 전기공사를 위해 여러분의 질문에 항상 성심껏 답변드리겠습니다.



---

⚡
