안녕하세요! 전기깨비입니다! 오늘은 CV 120SQ 케이블을 이용한 전기 터미널 작업에 대해 자세히 알아보겠습니다. 120SQ는 상당히 두꺼운 전선이기 때문에 작업 시 주의해야 할 사항도 많죠. 이 글을 통해 작업 전 알아야 할 정보와 작업 과정을 차근차근 설명드리겠습니다.

---

1. 터미널 사이즈 및 깊이에 맞게 재단하기

작업을 시작하기 전, 먼저 터미널의 사이즈와 깊이에 맞게 케이블을 재단해야 합니다. 터미널은 전선과 기기를 연결하는 중요한 부품이므로, 케이블의 길이가 적절히 맞춰져 있어야 안전한 연결이 가능합니다.

터미널의 길이와 깊이를 측정한 후, 이를 바탕으로 케이블을 정확하게 재단합니다. 길이가 너무 길면 구리도체가 노출되어 위험할 수 있고, 너무 짧으면 결선이 불량할 수 있습니다. 따라서 터미널의 제일 안쪽까지 최소 85% 이상 들어가도록 신경 써야 합니다.

---

2. 케이블 외부 피복(고무) 제거

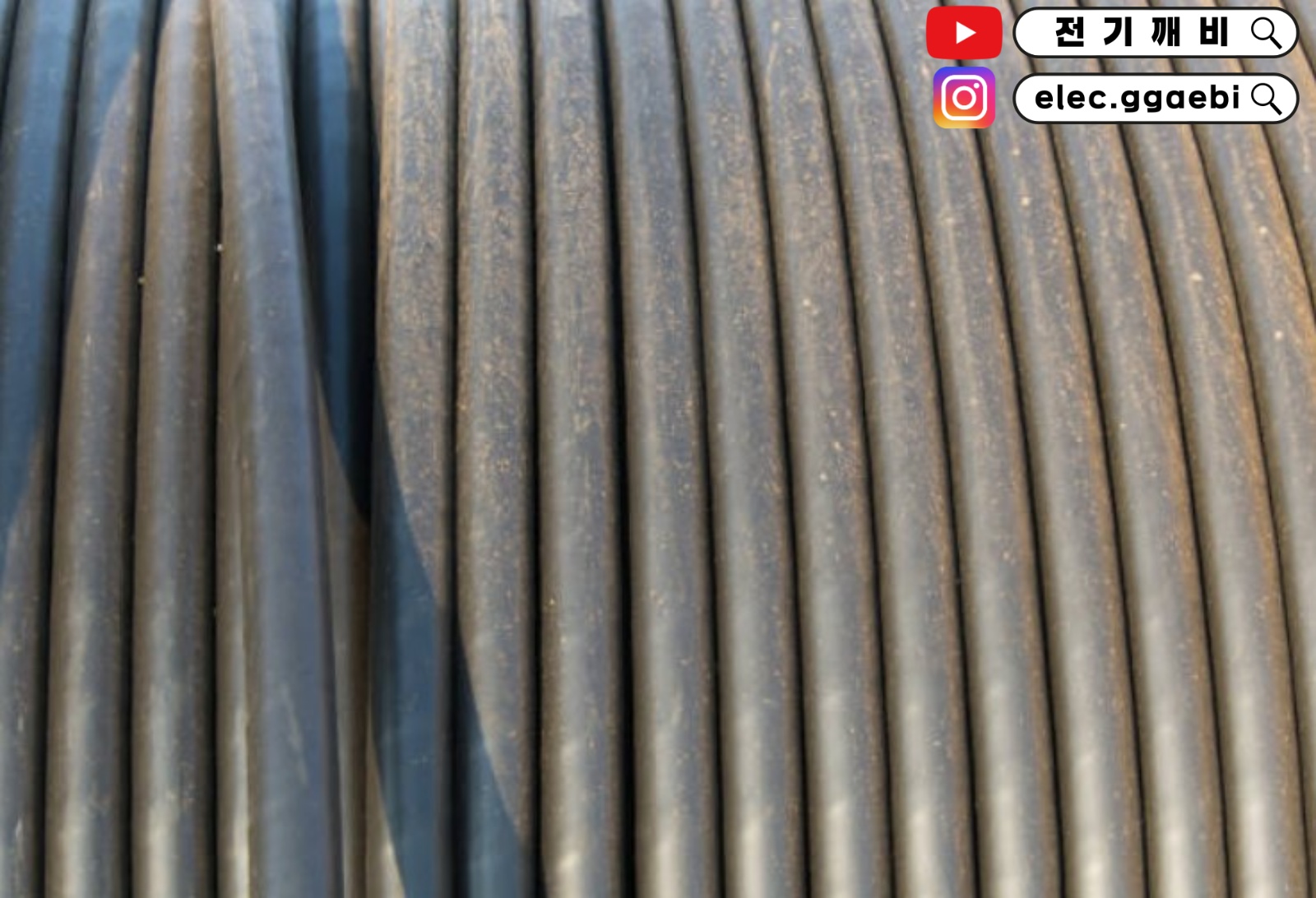

CV 120SQ 케이블은 굉장히 두꺼운 외부 피복을 가지고 있기 때문에, 이를 제거할 때 주의가 필요합니다. 이 작업에는 탈피기(스트립퍼)를 사용하여 안전하게 피복을 벗겨줍니다.

탈피기를 이용할 때 중요한 점은 내부의 구리전선이 손상되지 않도록 해야 한다는 것입니다. 구리전선이 손상되면 전기 흐름에 문제가 생기고, 작업 후 결선 상태가 불안정할 수 있기 때문이죠.

Tip: 탈피기는 전선의 직경에 맞는 도구를 사용하여 피복을 벗기면 효율적입니다.

---

3. 내부 피복 제거 - 전공칼을 이용한 세심한 작업

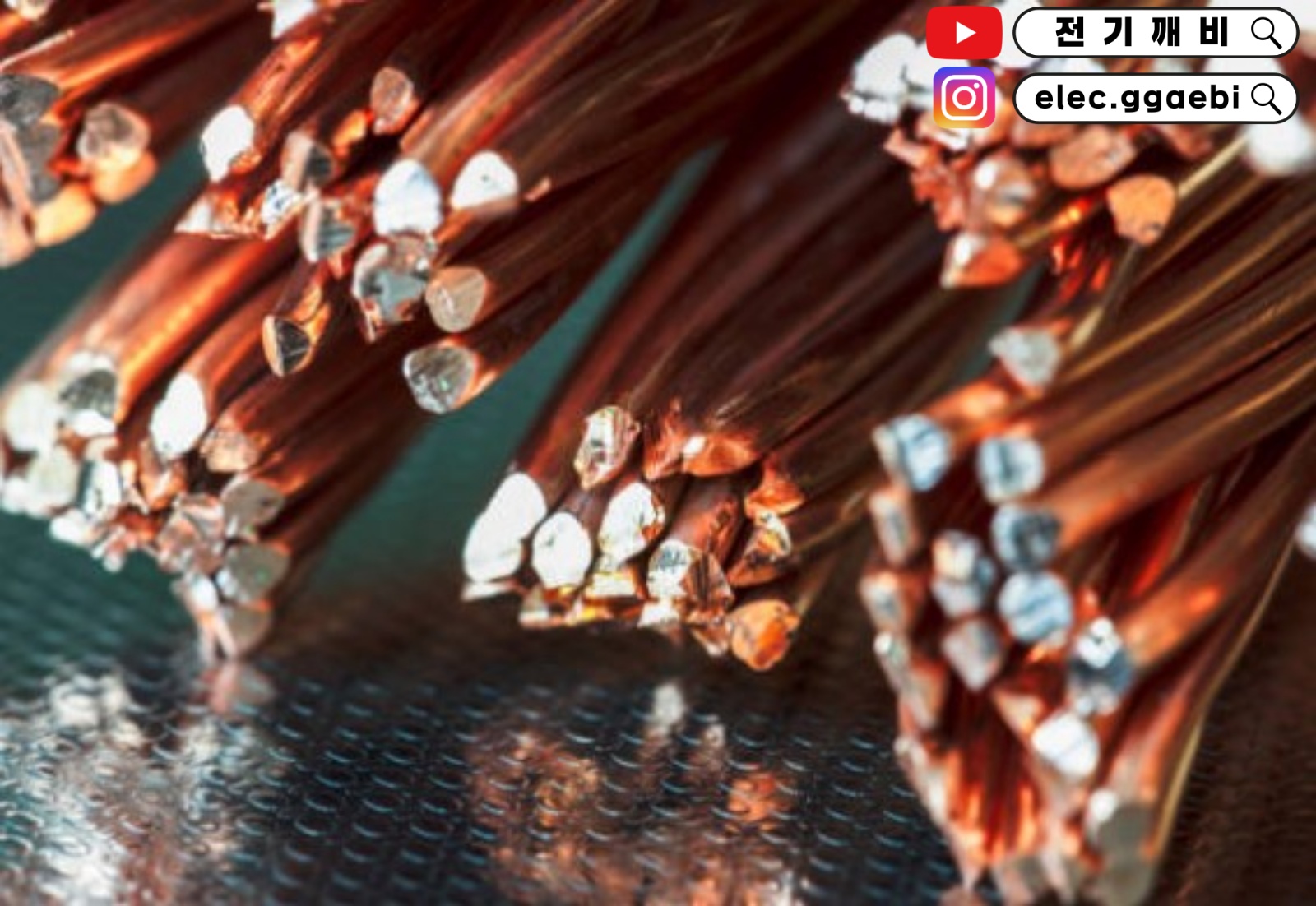

외부 피복을 제거한 후에는 내부 피복을 제거해야 합니다. 이때 전공칼을 사용하여 구리전선의 표면이 손상되지 않도록 신중하게 작업해야 합니다.

전공칼을 사용할 때 구리선이 상하지 않도록 칼날을 조심스럽게 사용해야 하며, 피복을 조금씩 잘라내는 것이 좋습니다. 한번에 깊게 자르면 구리선이 손상될 위험이 높아지기 때문입니다.

Tip: 구리전선이 노출되면 전기적인 문제가 발생할 수 있으니, 작업 도중 전선이 끊어지거나 손상되지 않도록 특히 주의해야 합니다.

---

4. 터미널 사이즈 확인 - 맞는 길이와 깊이 체크

다음 단계는 터미널의 사이즈와 깊이가 케이블과 맞는지 확인하는 것입니다. 케이블이 터미널에 제대로 들어가지 않으면 결선이 불안정해질 수 있습니다.

케이블이 터미널의 제일 안쪽까지 최소 85% 이상 들어가야 하며, 구리도체가 노출되지 않도록 주의해야 합니다. 케이블이 너무 길면 구리선이 외부에 노출되어 위험할 수 있으니 적절히 재단된 상태를 확인하는 것이 중요합니다.

---

5. 전동압착기를 사용한 터미널 결선

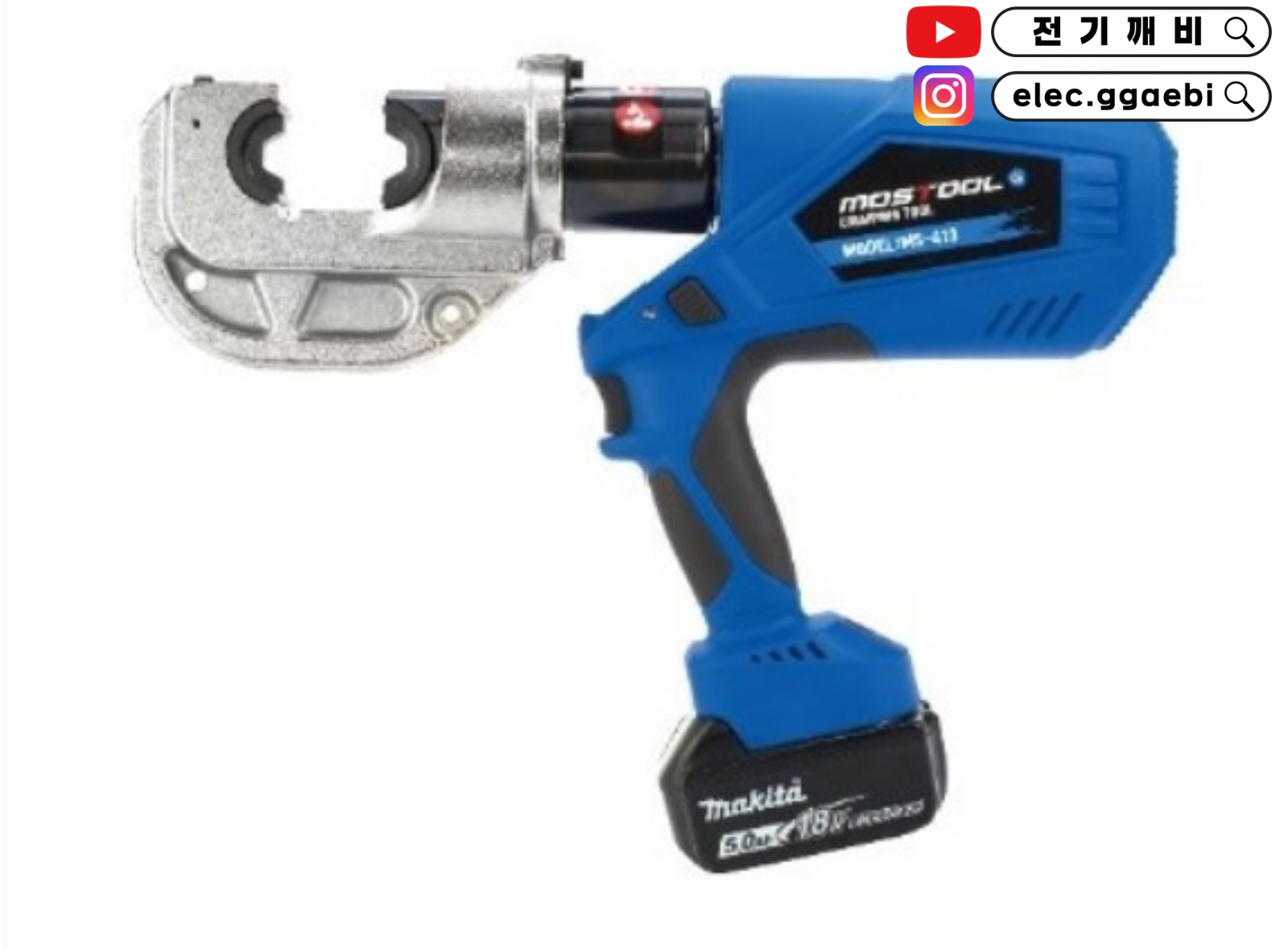

케이블과 터미널이 정확히 맞다면, 이제 전동압착기를 사용하여 터미널을 결선합니다. 이 과정은 매우 중요한 단계로, 전기 흐름을 안정적으로 유지하는 데 필수적입니다.

터미널을 전선에 잘 맞추고, 전동압착기를 이용해 접촉 부분을 확실히 고정해줍니다. 접촉 부분이 흔들리지 않도록 단단히 결선해야 하며, 결선 후 터미널이 흔들리지 않는지 확인하는 것도 잊지 말아야 합니다.

---

6. 도체 부분 보호를 위한 압축튜브 적용

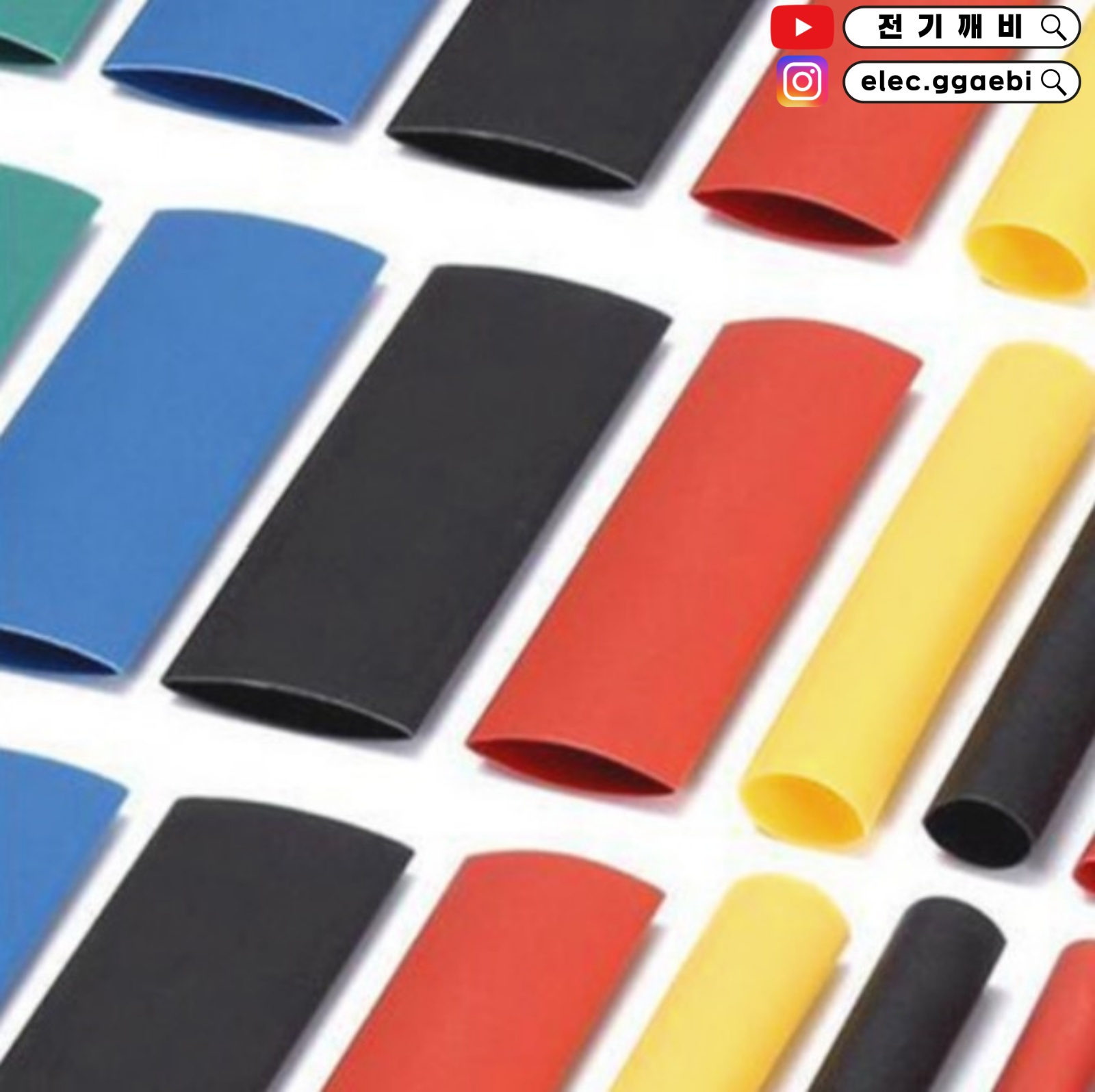

터미널 결선이 완료되었다면, 이제 도체 부분을 보호하기 위해 압축튜브를 적용하는 단계입니다. 각 상에 맞는 전기 안전 설비 규격에 따라 적절한 색상의 압축튜브를 선택합니다.

압축튜브를 적용한 후 열풍기를 이용하여 튜브를 압축시킵니다. 이때 주의할 점은 과도한 열을 가하지 않는 것입니다. 너무 오랫동안 열을 가하면 튜브가 손상될 수 있으므로 적절한 온도로 작업하는 것이 중요합니다.

Tip: 열풍기를 사용할 때는 한 곳에 열을 너무 오래 집중하지 않고, 골고루 가열하는 것이 튜브의 변형을 방지하는 핵심입니다.

---

결론 - CV 120SQ 케이블 작업 마무리

CV 120SQ 케이블의 터미널 작업은 전기 작업 중에서도 복잡한 과정 중 하나입니다. 하지만 적절한 도구와 방법을 사용한다면, 안전하고 효율적으로 작업을 마칠 수 있습니다.

오늘 설명드린 터미널 사이즈 확인, 외부 피복 제거, 전동압착기 사용, 압축튜브 적용 등 모든 과정은 전기 안전을 지키기 위한 필수 과정입니다. 이 글을 참고하여 CV 120SQ 케이블 작업을 안전하게 진행해 보세요!

더 궁금한 점이 있으시면 유튜브에서 전기깨비를 검색해 주세요! 실시간으로 작업 과정을 확인하실 수 있습니다. [전기깨비 유투브]에서 더 많은 정보를 확인하세요! 😊





---
